Revit in PDF exportieren/drucken/konvertieren - So geht's es!

Der beste Weg, Revit-Modelle zu dokumentieren und zu präsentieren, ist der Export in das PDF-Format. PDF-Dateien sind mit fast allen heute verwendeten Geräten kompatibel und können überall problemlos weitergegeben werden. Sie können Revit in das PDF-Format exportieren, um Pläne wie Grundrisse, Schnitte und Ansichten weiterzugeben/zu präsentieren. Wenn Sie also wissen möchten, wie Sie Revit-Pläne in PDF exportieren können, dann lesen Sie den richtigen Artikel.

In diesem Leitfaden werden wir die zwei besten Möglichkeiten zur Konvertierung von Revit in PDF sowie einen praktischen PDF-Editor und -Reader, UPDF, untersuchen. Klicken Sie einfach auf die Schaltfläche unten, um eine kostenlose Testversion herunterzuladen. Tauchen wir in die Methoden ein!

Windows • macOS • iOS • Android 100% sicher

Methode 1. Revit in PDF durch Exportieren umwandeln

Vor der Veröffentlichung von Revit 2022 verfügte die Software nicht über eine integrierte Option für den PDF-Export aus Revit. Die einzige Möglichkeit bestand darin, mit einem externen PDF-Treiber wie Microsoft Print to PDF als PDF zu drucken. Autodesk hat jedoch mit der Veröffentlichung von Revit 2022 die PDF-Exportfunktion eingeführt.

Wenn Sie eine oder mehrere Ansichten oder Pläne aus Revit nach PDF exportieren möchten, ist die Exportfunktion die beste Möglichkeit. Führen Sie die folgenden Schritte aus, um Revit-Zeichnungen mit der integrierten PDF-Exportfunktion nach PDF zu exportieren:

Schritt 1. Klicken Sie oben auf die Registerkarte Datei und dann auf Exportieren > PDF-Export.

revit in pdf durch Exportieren

Schritt 2. Die zu exportierenden Blätter/Ansichten auswählen. Sie haben folgende Auswahlmöglichkeiten:

  • Aktuelles Fenster: Mit dieser Option wird nur der Inhalt der gerade aktiven Ansicht exportiert.
  • Sichtbarer Teil des aktuellen Fensters: Mit dieser Option wird nur der sichtbare Teil des aktuellen Fensters exportiert.
  • Ausgewählte Ansichten/Blätter: Mit dieser Option können Sie alle Ansichten und Blätter auswählen, die Sie exportieren möchten.

Schritt 3. Richten Sie die „Export-Einstellungen“ ein. Sie können auf das Dropdown-Menü klicken, um eine gespeicherte Export-Einstellung auszuwählen, oder auf das Symbol mit den drei Punkten klicken, um die aktive Einstellung zu speichern.

Schritt 4. Geben Sie nun die Dateioptionen für den PDF-Export an. Gehen Sie dazu wie folgt vor:

  • Legen Sie den Dateinamen und die Benennungsregeln fest, indem Sie auf das Symbol „Einstellungen“ klicken (beim Erstellen mehrerer PDF-Dateien).
  • Wenn Sie eine einzelne PDF-Datei für alle Ansichten/Blätter erstellen möchten, aktivieren Sie das entsprechende Kontrollkästchen unter dem Abschnitt „Dateiname“.
  • Geben Sie den Speicherort auf Ihrem PC an, an den Sie Revit in PDF exportieren möchten.
  • Passen Sie Größe, Papierplatzierung, Ausrichtung, Erscheinungsbild und andere Einstellungen nach Ihren Wünschen an.

Schritt 5: Um den Export der ausgewählten Zeichnungen/Ansichten aus Revit in das PDF-Format abzuschließen, klicken Sie auf „Exportieren“.

revit in pdf durch Exportieren

So können Sie die PDF-Exportfunktion von Autodesk Revit nutzen, um Revit mühelos in PDF umzuwandeln.

Sobald Sie die PDFs der Revit-Modelle haben, können Sie sie mit anderen teilen, um zusammenzuarbeiten und Feedback zu erhalten. All dies ist mit UPDF möglich.

UPDF ist ein leistungsstarkes Werkzeug für die Zusammenarbeit an PDF-Dokumenten. Es ermöglicht Ihnen, PDFs per E-Mail oder über Links mit anderen zu teilen. Nach der Freigabe können andere in Echtzeit Anmerkungen und Kommentare hinzufügen und Feedback geben. Auf diese Weise können Sie schneller und besser zusammenarbeiten und bessere Entscheidungen treffen. Laden Sie also UPDF herunter und verwenden Sie es, um auf exportierte PDFs zuzugreifen, sie freizugeben und gemeinsam daran zu arbeiten.

Windows • macOS • iOS • Android 100% sicher

Blatt wird nicht als PDF exportiert. Was ist zu tun?

Obwohl Sie alle oben genannten Schritte befolgt haben, kann es vorkommen, dass das Blatt nicht als PDF exportiert werden kann. Der häufigste Grund dafür ist, dass das Blatt beschädigt ist. Sie können dieses Problem jedoch leicht beheben, indem Sie die folgenden Schritte ausführen:

  1. Ein neues Blatt in Revit erstellen
  2. Ansichten aus dem Originalblatt entfernen
  3. Die Ansichten auf dem neuen Blatt platzieren
  4. Das Blatt als PDF exportieren

Auf diese Weise können Sie eine Kopie des fehlerhaften Blatts erstellen und das Problem beheben, dass das Blatt nicht als PDF exportiert wird.

Methode 2. Revit in PDF durch Drucken umwandeln

Die zweite Methode zur Konvertierung von Revit in PDF ist die Verwendung der Druckfunktion. Vor 2022 war dies die einzige Möglichkeit, die Revit-Zeichnung in PDF zu exportieren. Diese Funktion ist der obigen Exportfunktion sehr ähnlich. Sie verwenden jedoch den Standard-PDF-Drucker von Microsoft.

Führen Sie die folgenden Schritte aus, um Revit in PDF zu drucken:

Schritt 1. Klicken Sie oben auf die Registerkarte Datei und dann auf Drucken > Drucken.

Schritt 2. Im Druckfenster sehen Sie ähnliche Optionen wie bei der Exportfunktion. So passen Sie die Einstellungen an.

Revit in PDF durch Drucken umwandeln
  • Geben Sie im Abschnitt „Datei“ an, ob Sie eine einzige PDF-Datei für alle Blätter oder separate Dateien für jedes Blatt erstellen möchten. Geben Sie auch den Speicherort der Datei(en) an.
  • Geben Sie im Abschnitt „Druckbereich“ an, ob Sie das gesamte aktuelle Fenster, den sichtbaren Teil des aktuellen Fensters oder ausgewählte Blätter/Ansichten drucken möchten.
  • Im Bereich „Optionen“ können Sie die Druckreihenfolge umkehren und bei mehreren Ausdrucken sortieren.
  • Klicken Sie im Abschnitt „Einstellungen“ auf „Einstellungen“. Es öffnet sich ein neues Fenster, in dem Sie weitere druckbezogene Einstellungen wie Papiergröße, Ausrichtung, Platzierung usw. vornehmen können.
Revit in PDF durch Drucken umwandeln

Nachdem Sie alle Einstellungen angepasst haben, klicken Sie auf die Schaltfläche „OK“, um Revit in PDF zu exportieren.

Warum druckt Revit nicht im PDF-Format?

Manchmal wird beim Ausführen der Druckfunktion zwar der Druckfortschrittsbalken angezeigt, aber auch nach einigen Minuten Wartezeit wird kein PDF erzeugt. Die häufigste Ursache für dieses Problem ist ein beschädigtes Windows-Benutzerprofil.

Um dieses Problem zu beheben, müssen Sie überprüfen, ob das Windows-Benutzerprofil die Ursache des Problems ist. Melden Sie sich dazu mit einem anderen Windows-Benutzerprofil bei Windows an und führen Sie die oben genannten Schritte aus, um Revit in PDF zu drucken. Wenn dies gelingt, richten Sie ein neues Windows-Benutzerprofil ein, um das Problem in Zukunft zu beheben.

UPDF: Effektive Überprüfungen und Anmerkungen nach der Konvertierung von Revit in PDF

Einer der Hauptzwecke des PDF-Exports aus Revit ist die CAD-Zusammenarbeit. Daher ist es wichtig, das beste Werkzeug zu verwenden, das die beste CAD-Zusammenarbeit bietet. Mit UPDF können Sie genau das erreichen.

Wie bereits erwähnt, ist UPDF ein spezielles PDF-Zusammenarbeitswerkzeug, das alle Funktionen für eine effektive Überprüfung und Kommentierung enthält. Mit UPDF können Sie die CAD-PDF-basierte Datei sofort mit allen teilen und sie dann über die Anmerkungsfunktionen direkt ihre Meinung zu der Datei äußern lassen.

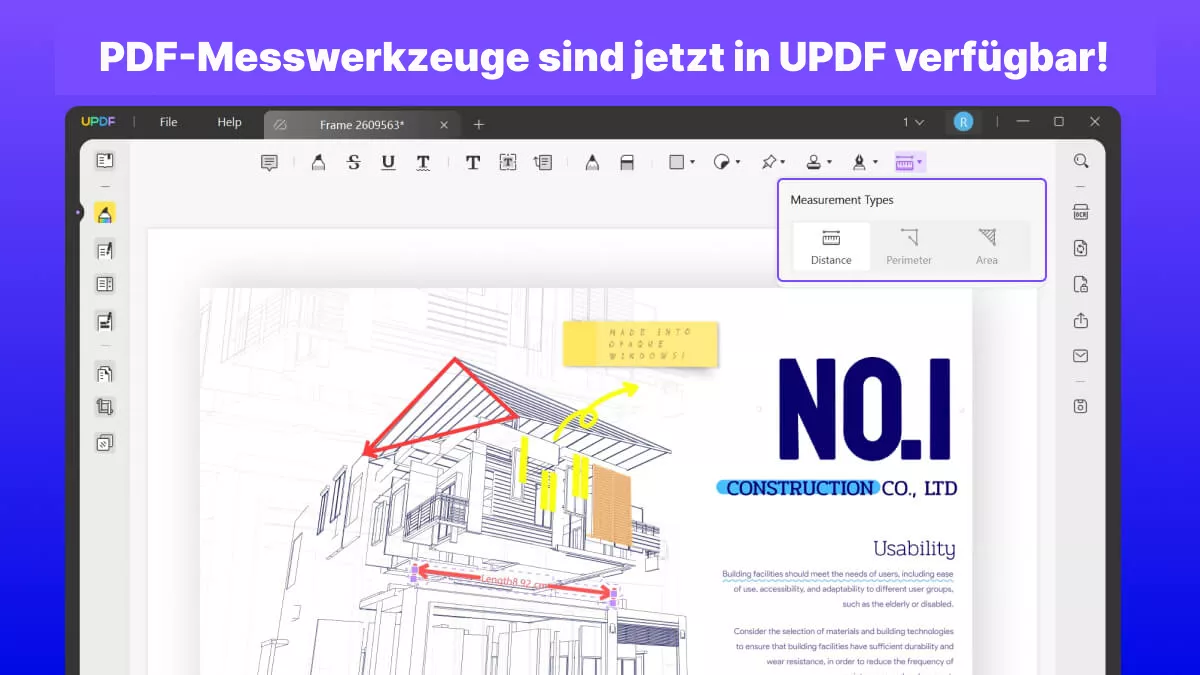

Darüber hinaus hat UPDF kürzlich die Messfunktion veröffentlicht, mit der Sie präzise Änderungen an Ihren CAD-Entwürfen vornehmen können.

pdf messen

Wie UPDF die optimale CAD-Zusammenarbeit nach dem Revit-Druck in PDF erleichtern kann, wird durch die folgenden Hauptfunktionen deutlich:

  • Sie können die CAD-PDF-Datei als teilbaren Link oder per E-Mail freigeben.
  • Es bietet umfangreiche Anmerkungsoptionen, mit denen die Prüfer markieren, zeichnen, durchstreichen, Kommentare, Haftnotizen und vieles mehr hinzufügen können.
  • Es zeigt alle Kommentare und Anmerkungen aller Teilnehmer in Echtzeit an, um einen kollaborativen Review-Prozess zu ermöglichen.
  • Es bietet verschiedene Anzeigeoptionen (Seitenlayouts, Bildlaufoptionen und Hell-/Dunkelmodi) für eine verbesserte CAD-Anzeigeerfahrung.

Kurz gesagt, UPDF ist ein All-in-One-Werkzeug für eine effiziente CAD-Zusammenarbeit, ohne dass Sie sich auf mehrere Werkzeuge verlassen müssen. Verbessern Sie noch heute Ihre CAD-Zusammenarbeit mit UPDF, indem Sie auf die Download-Schaltfläche unten klicken.

Windows • macOS • iOS • Android 100% sicher

Fazit

Revit in PDF ist eine häufige Anforderung von Anwendern, wenn es um die Dokumentation und Präsentation von Modellen geht. Aus diesem Grund können Sie Revit-Zeichnungen mit Hilfe der beiden oben genannten Methoden, d.h. der Export- und der Druckfunktion, einfach in das PDF-Format exportieren. Anschließend können Sie mit Hilfe von UPDF die Zusammenarbeit und den Freigabeprozess optimieren. Die klickbasierte Freigabe von UPDF, die umfangreichen Anmerkungsoptionen und die Echtzeit-Zusammenarbeit können Ihre CAD-Zusammenarbeit erheblich verbessern. Führen Sie daher den Revit-Export/Druck in PDF durch und verwenden Sie dann UPDF für die bestmögliche Zusammenarbeit.
