PDFの距離・面積・寸法を測る方法と測定ツールの選び方

PDF内の図面やレイアウトを測るときは、先に「どの値を測るか」と「図面の縮尺が合っているか」を確認することが重要です。2点間なら距離、折れ線の合計なら周囲長、閉じた範囲なら面積を選びます。

インストール型のPDF測定ツールは、繰り返し作業やアップロードを避けたい文書に向いています。オンラインツールは、ソフトを入れずに一度だけ測りたい場合に便利です。以下では、選び方から縮尺の校正、実際の測定手順まで順番に説明します。

PDF測定ツールおすすめ4選

ツールを選ぶときは、対応端末だけでなく、PDFをオンラインへアップロードできるか、縮尺を調整できるか、測定結果を注釈として残せるかも確認しましょう。次の表は、用途ごとの選択肢を整理したものです。

PDFを正しく測定するための基礎知識

PDF上の対象物を実寸に近い値で測るには、測定モードの違いを理解し、図面に合った縮尺を設定する必要があります。まず測定する値を選び、その後に既知寸法を使って縮尺を校正します。

距離・周囲長・面積・角度の違い

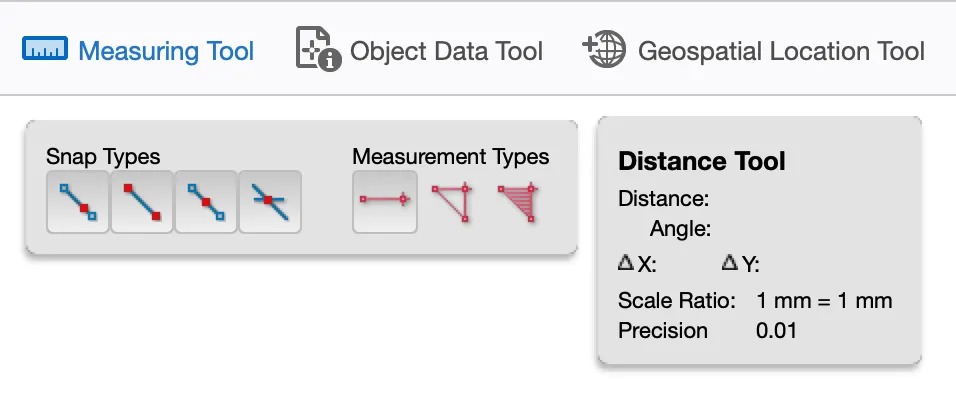

「距離」「周囲長」「面積」は指定する点と得られる結果が異なります。角度も確認したい場合は、独立した角度ツールがあると決めつけず、使用中の距離測定パネルに角度情報が表示されるかを確認してください。

PDFページ自体の幅や高さを調べたい場合は、図面上の対象物を測る本ページとは操作が異なります。詳しくは「PDFページの寸法を確認する方法」をご覧ください。

縮尺を設定・校正する方法

画面の表示倍率を100％にしても、図面の実寸が自動的に保証されるわけではありません。実際の長さが分かっている寸法線を基準に、測定ツールの縮尺を合わせてから作業を始めます。

1. 図面内に記載された寸法など、実際の長さが分かる基準線を1本選びます。
2. 測定ツールの縮尺または校正機能を開き、基準線の始点と終点を指定します。
3. 基準線の実際の長さと単位を入力し、縮尺比を確定します。
4. 別の既知寸法を測り、表示値が合うことを確認します。
5. ページごとに縮尺が異なるPDFでは、測定するページごとに同じ確認を行います。

• 基準寸法がない場合：実寸との対応を検証できないため、測定値は目安として扱います。
• スキャンPDFの場合：傾きや画像のゆがみがあると点を正確に指定しにくいため、別の既知寸法でも確認します。
• 表示倍率との違い：ズームは画面表示の大きさを変える機能で、図面の縮尺設定そのものではありません。

PDFを測定する方法

縮尺と測定項目を確認したら、PDF測定ツールで対象の始点・終点または範囲を指定します。ここでは、インストール型のUPDFを使う方法と、ブラウザ型ツールを使う方法に分けて説明します。

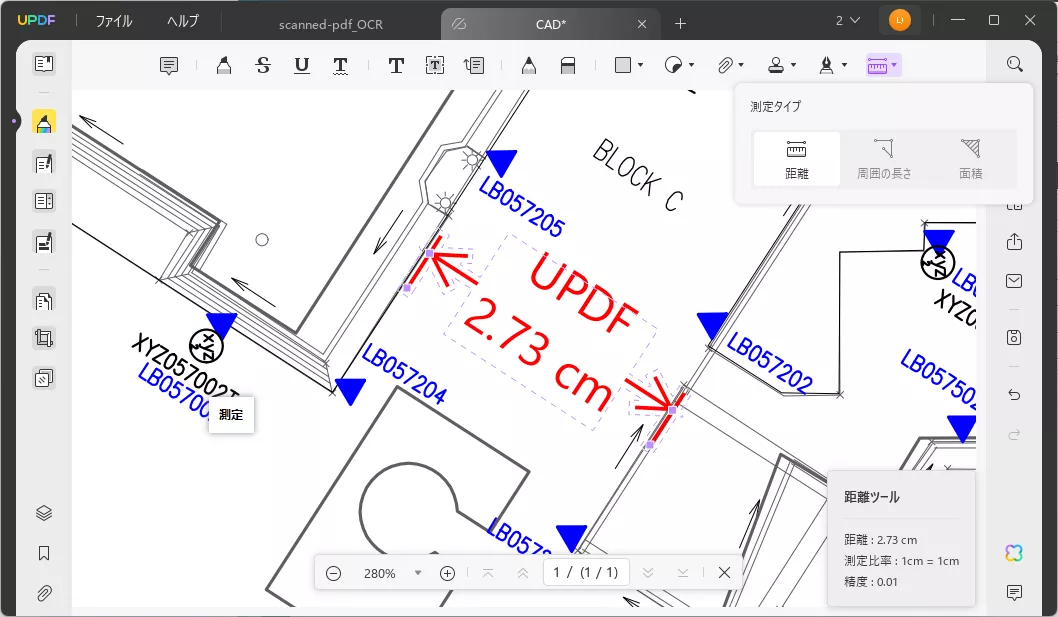

UPDFでPDFを測定する手順

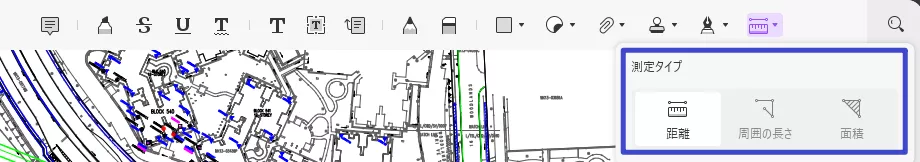

UPDFでは、PDFを開いて注釈モードの測定メニューから「距離」「周囲長」「面積」を選択します。Windows版の公式ガイドでは、距離の測定情報としてX・Y軸の角度、縮尺比、精度も確認できます。

1. UPDFで測定するPDFを開き、注釈モードに切り替えます。

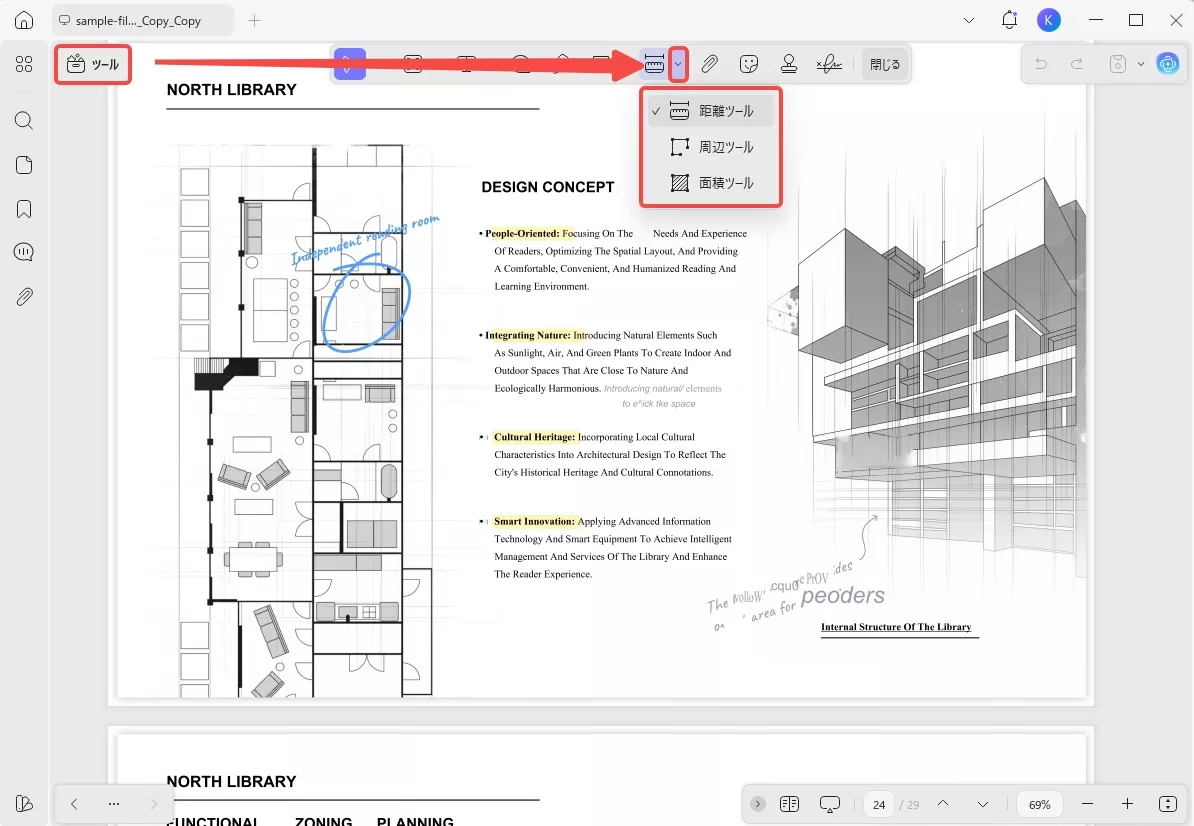

2. 測定メニューを開き、目的に合わせて「距離」「周囲長」「面積」のいずれかを選びます。

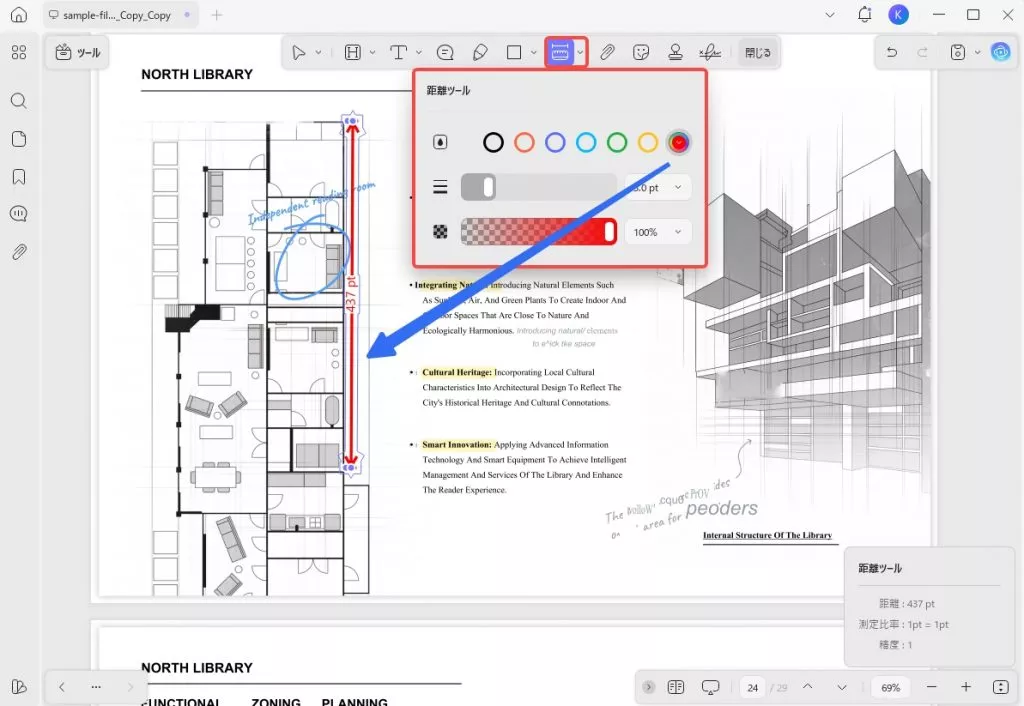

3. 縮尺比を確認し、必要に応じて線の色、太さ、不透明度などを設定します。
4. 距離は2点、周囲長と面積は境界に沿って複数の点を指定し、最後の点で操作を完了します。

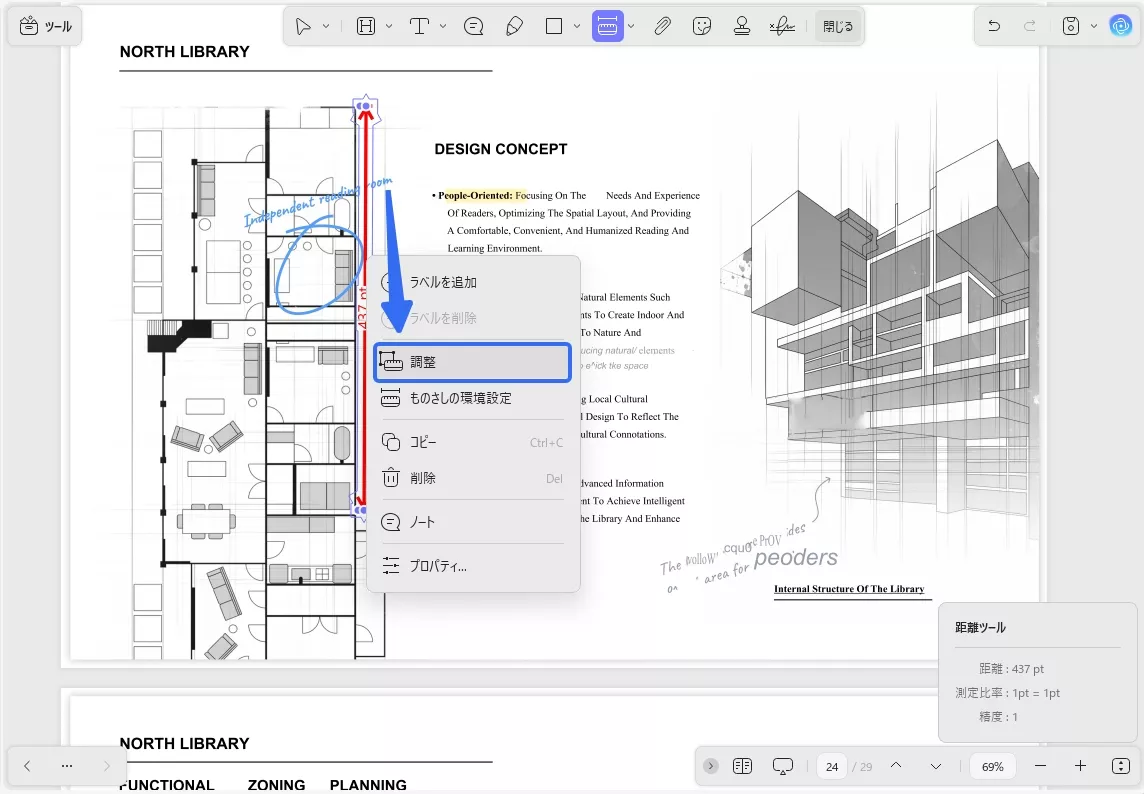

5. 表示された測定値、縮尺比、精度を確認します。距離では必要に応じて角度情報も確認します。
6. 測定結果を残す場合は、元のPDFを保護するため別名で保存します。

距離の点指定や結果確認をさらに詳しく知りたい場合は、「PDFで距離を測定する方法」も参照してください。

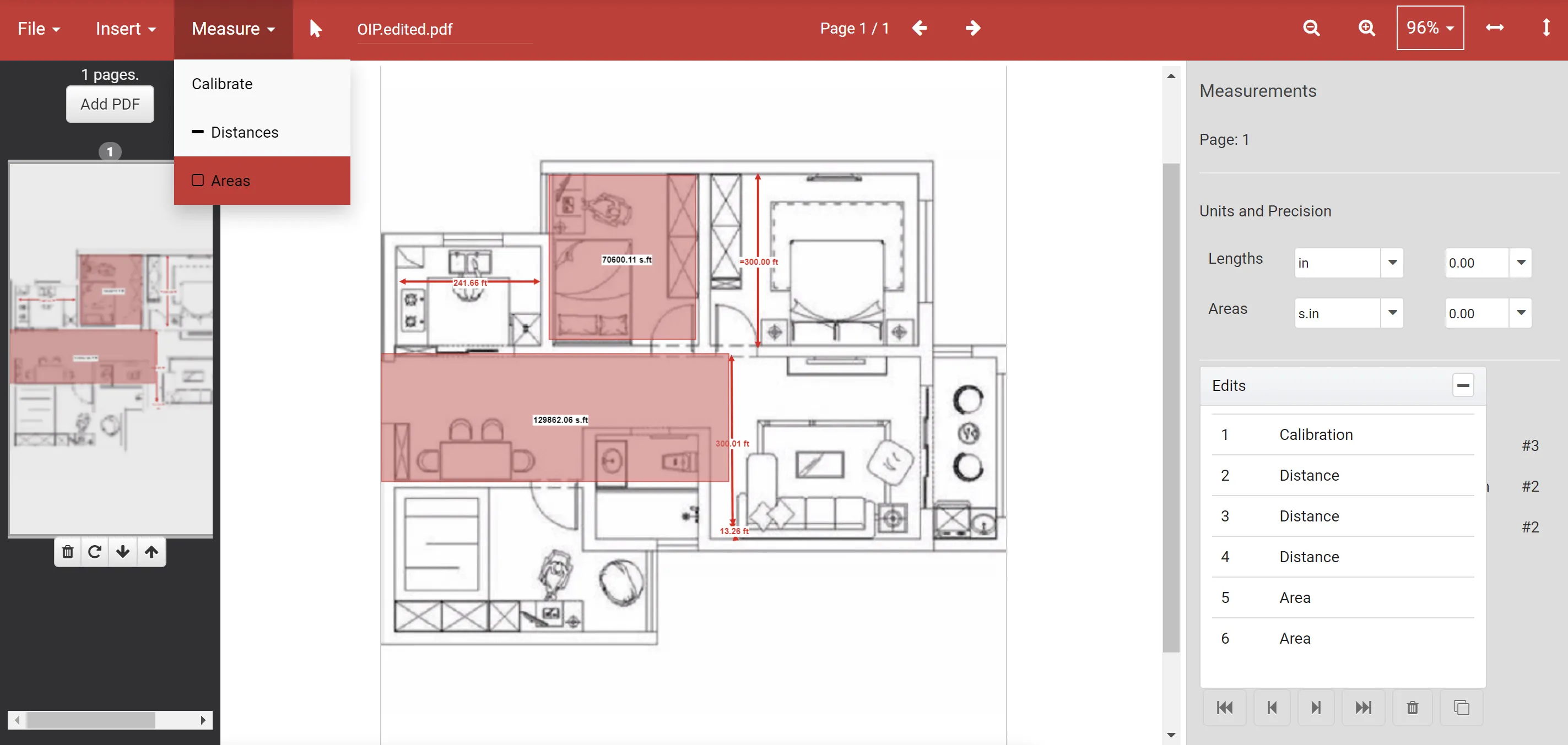

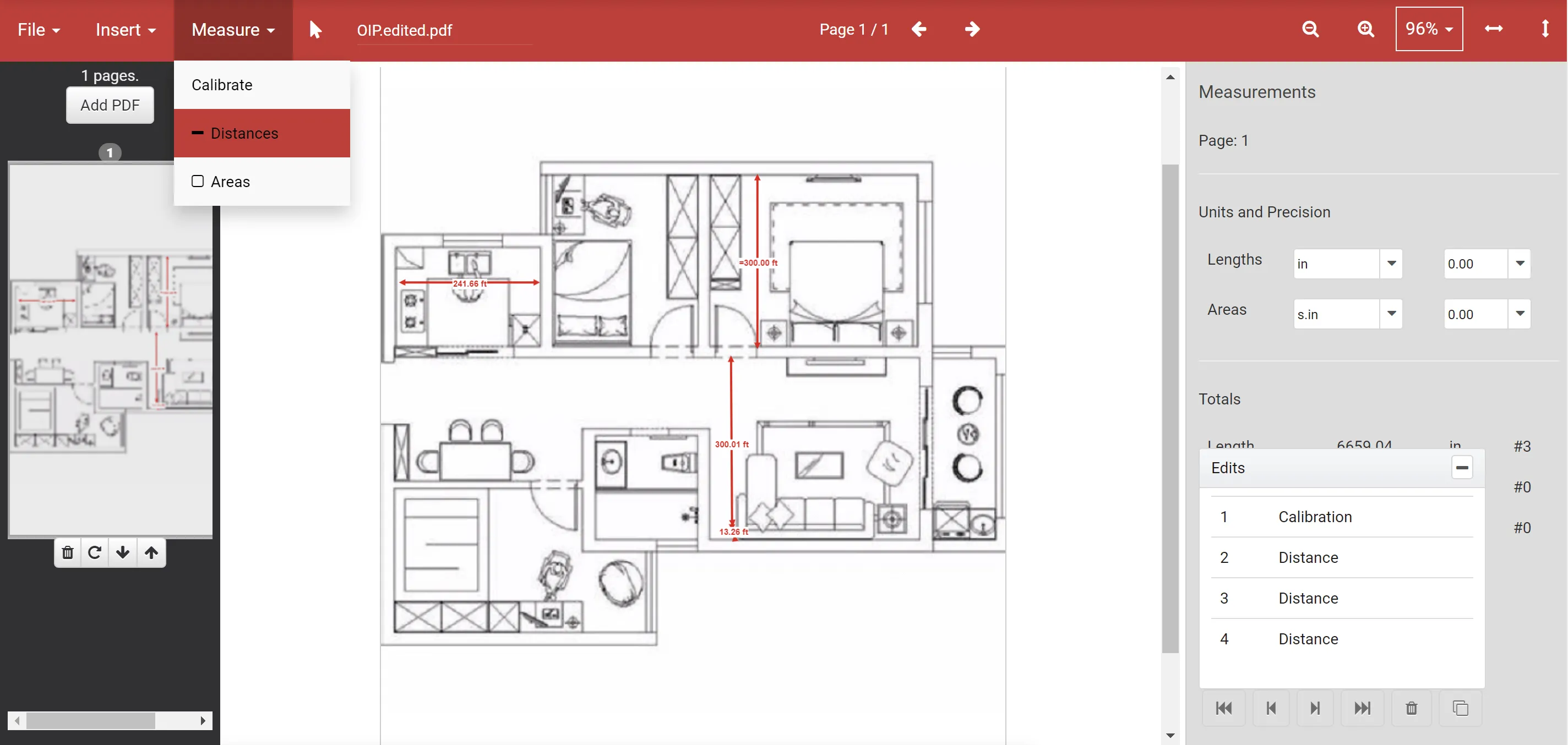

オンラインでPDFを測定する手順

ソフトをインストールできない場合は、i2PDF Measure PDFのようなブラウザ型ツールを利用できます。オンラインではファイルをサービスへアップロードするため、社外秘資料や個人情報を含むPDFは、組織のルールと利用条件を確認してから扱ってください。

1. オンライン測定ツールを開き、測定するPDFをアップロードします。
2. 図面に既知寸法がある場合は、その線を使って縮尺を設定します。
3. 距離、周囲長、面積など、目的に合う測定モードを選びます。
4. PDF上で点や範囲を指定し、表示された値を確認します。
5. 測定結果を注釈として残したPDFをダウンロードし、元ファイルとは分けて保存します。

オンラインは一時的な作業に便利ですが、ネットワーク接続とアップロードが必要です。繰り返し測定する場合や、アップロードが認められていない文書では、インストール型のツールが扱いやすいでしょう。

用途別の測定方法と精度を保つコツ

PDF測定は、図面の種類によって基準にする寸法や選ぶ測定モードが変わります。測定値を見積もりや判断に使う前に、次の点を確認してください。

• 建築・間取り図：壁や通路は距離、部屋は面積、区画の外周は周囲長を使い分けます。
• 製造・部品図：公差や基準寸法が明記されている箇所を校正基準にし、別の寸法でも結果を照合します。
• 地図・敷地図：地理空間情報や埋め込み縮尺の有無を確認し、通常の画像PDFと同じ前提で扱わないようにします。
• スキャン資料：傾き、低解像度、ページごとの倍率差がある場合は、測定点と縮尺をページ単位で見直します。
• 結果の共有：測定線、単位、縮尺比が分かる状態で注釈を残し、元PDFとは別名で保存します。

PDF測定についてよくある質問

まとめ

PDFを正しく測定するには、最初にオンラインとオフラインのどちらが適切かを決め、次に縮尺を校正し、目的に合う測定モードを選びます。2点間は距離、複数辺の合計は周囲長、閉じた範囲は面積です。

継続的に図面を扱う場合や、オンラインへのアップロードを避けたい場合は、UPDFのようなインストール型ツールが使いやすい選択肢です。一度だけ測る場合はオンラインツールも便利ですが、ファイルの内容と取り扱いルールを確認してから利用しましょう。
