RevitをPDFに出力する方法：2つの最適な方法

Revitモデルを文書化し、提示する最良の方法は、PDF形式にエクスポートすることです。 PDFファイルは、今日私たちが使用するほぼすべてのデバイスと互換性があり、どこにでも簡単に共有できます。 RevitをPDFに出力して、平面図、断面図、立面図などのシートを共有/提示できます。 したがって、RevitシートをPDFに出力する方法を探しているなら、あなたはまさに適切な記事を読んでいます。 このガイドでは、実用的なPDFエディターおよびリーダーであるUPDFとともに、RevitをPDFに出力する2つの最適な方法を検討します。 ユーザーは、下のボタンをクリックするだけで、無料トライアルにアクセスできます。 それでは、方法を詳しく見ていきましょう！

方法1.エクスポートによるRevitからPDFへの出力

Revit 2022リリース前は、ソフトウェアにRevitをPDFにエクスポートする組み込みオプションがありませんでした。 唯一のオプションは、Microsoft Print to PDFなどの外部PDFドライバーを使用してPDFとして印刷することでした。 ただし、AutodeskはRevit 2022のリリースでPDFエクスポート機能を導入しました。

Revitから1つまたは複数のビューまたはシートをPDFにエクスポートする場合は、エクスポート機能が最適です。 組み込みのPDFエクスポート機能を使用してRevitシートをPDFにエクスポートするには、次の手順に従います。

ステップ1. 上部の[ファイル]タブをクリックし、[エクスポート] > [PDFエクスポート]をクリックします。

ステップ2. エクスポートするシート/ビューを選択します。 次のいずれかを選択できます。

• 現在のウィンドウ: このオプションは、現在アクティブなビューの内容のみをエクスポートします。
• 現在のウィンドウの表示部分: このオプションは、現在のウィンドウの表示部分のみをエクスポートします。
• 選択されたビュー/シート: このオプションを使用すると、エクスポートするすべてのビューとシートを選択できます。

ステップ3. 「エクスポート設定」を設定します。 ドロップダウンをクリックして保存されたエクスポート設定を選択するか、「3点」アイコンをクリックしてアクティブな設定を保存できます。

ステップ4. 次に、PDFエクスポートのファイルオプションを指定します。 そのためには：

• 「設定」アイコンをクリックして、ファイル名と命名規則を設定します（複数のPDFファイルを作成する場合）。
• すべてのビュー/シートに対して単一のPDFファイルを作成する場合は、ファイル名セクションの下にある該当するチェックボックスをオンにします。
• RevitをPDFにエクスポートするPC上の場所を指定します。
• サイズ、用紙の配置、向き、外観、その他の設定を好みに応じてカスタマイズします。

ステップ5. 最後に、[エクスポート]をクリックして、選択したシート/ビューのRevitからPDFへのエクスポートを完了します。

この方法で、Autodesk RevitのPDFエクスポート機能を活用して、RevitをPDFに簡単に出力できます。

RevitモデルのPDFを入手したら、次のステップは、他のユーザーと共有して共同作業を行い、フィードバックを収集することです。 これはすべてUPDFで実行できます。

UPDFは、強力なPDFドキュメントコラボレーションツールです。 PDFを電子メールまたはリンクで他のユーザーと共有できます。 共有すると、他のユーザーはリアルタイムで注釈を付けたり、コメントしたり、フィードバックを提供したりできます。 このようにして、迅速で強化された共同作業体験を実現し、より良い意思決定を行うことができます。 したがって、UPDFをダウンロードして使用し、エクスポートされたPDFにアクセス、共有、共同作業を行います。

シートがPDFにエクスポートされない場合の対処法

上記の手順をすべて実行しても、シートがPDFにエクスポートされない場合があります。 この問題の一般的な理由は、シートが破損していることです。 ただし、次の手順に従うことで、簡単に修正できます。

1. Revitで新しいシートを作成します。
2. 元のシートから、ビューを削除します。
3. ビューを新しいシートに配置します。
4. シートをPDFにエクスポートします。

この方法で、障害のあるシートの複製を作成し、シートがPDFにエクスポートされないという問題を解消できます。

方法2.印刷によるRevitからPDFへの出力

RevitをPDFに出力する2番目の方法は、印刷機能を使用することです。 実際、これは2022年以前にRevitシートをPDFにエクスポートする唯一の方法でした。 この機能は、上記のエクスポート機能と少し似ています。 ただし、Microsoftのデフォルトの印刷PDFドライブを使用します。

RevitをPDFに印刷するには、次の手順に従います。

ステップ1. 上部の[ファイル]タブをクリックし、[印刷] > [印刷]をクリックします。

ステップ2. [印刷]ウィンドウには、エクスポート機能に表示されたものと同様のオプションが表示されます。 したがって、設定をカスタマイズする方法は次のとおりです。

• 「ファイル」セクションで、すべてのシートの単一のPDFファイルを作成するか、各シートの個別のファイルを作成するかを指定します。 また、ファイルを保存する場所を指定します。
• 「印刷範囲」セクションで、現在のウィンドウ全体、現在のウィンドウの表示部分、または選択したシート/ビューを印刷するかどうかを指定します。
• 「オプション」セクションでは、複数のコピーの場合に印刷順序を逆にして照合できます。
• 「設定」セクションで、「設定」をクリックします。 用紙サイズ、向き、配置など、印刷関連のその他の設定を行うことができる新しいウィンドウが開きます。

すべての設定をカスタマイズしたら、[OK]ボタンをクリックしてRevitをPDFにエクスポートします。

RevitがPDFに印刷されないのはなぜですか？

印刷機能を実行すると、印刷進行状況バーが表示される場合がありますが、数分待ってもPDFが作成されない場合があります。 この問題の一般的な理由は、Windowsユーザープロファイルが破損していることです。

この問題に対処するには、Windowsユーザープロファイルが問題の原因であることを確認する必要があります。 そのためには、別のWindowsプロファイルを使用してWindowsにログインし、上記の手順に従ってRevitをPDFに印刷します。 成功した場合は、将来の問題を根絶するために新しいWindowsプロファイルを設定します。

パート3.ボーナス：CADコラボレーションに最適なツール：RevitからPDFへの出力後の効果的なレビューと注釈

RevitをPDFにエクスポートする主な目的の1つは、CADを共有して共同作業を行うことです。 したがって、最高のCADコラボレーション体験を提供する最高のツールを使用することが重要です。 これはまさにUPDFで得られるものです。

前述のように、UPDFは、効果的なレビューと注釈のためのすべての機能を備えた専用のPDFコラボレーションツールです。 UPDFを使用すると、CAD PDFベースのファイルをすべての人と即座に共有し、注釈機能を使用してファイル上で直接意見を共有できます。

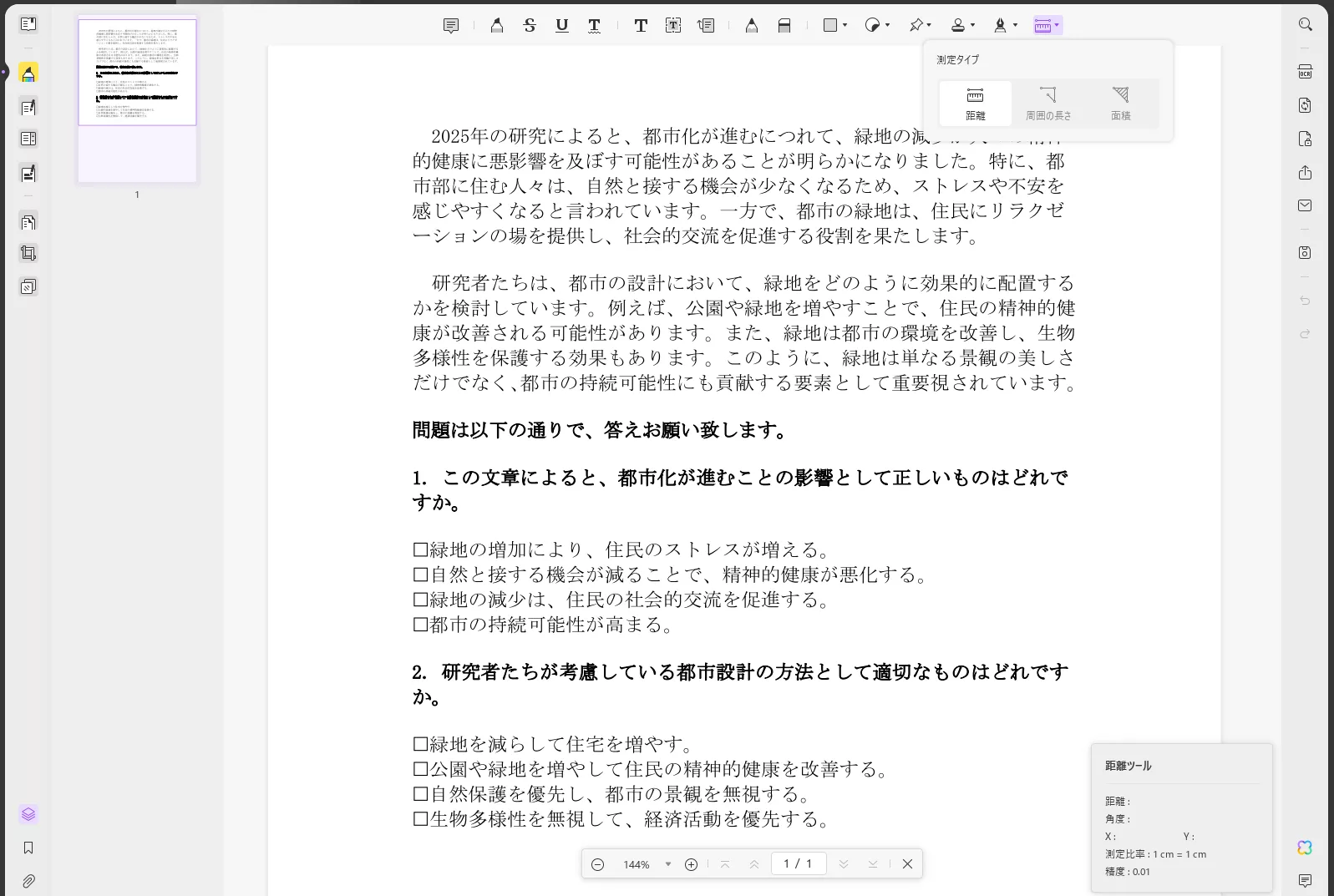

さらに、UPDFは最近、CAD設計を正確に編集できる測定機能もリリースしました。

UPDFがRevitをPDFに印刷した後の最高のCADコラボレーションをどのように促進できるかは、以下の主要機能から明らかです。

• 共有可能なリンクまたは電子メールとしてCAD PDFファイルを共有できます。
• レビュー担当者がハイライト表示、描画、マーク、取り消し線、コメント、付箋などを追加できる豊富な注釈オプションを提供します。
• 共同レビュープロセスを実現するために、すべての参加者のすべてのレビューと注釈をリアルタイムで表示します。
• 強化されたCAD表示体験のために、さまざまな表示オプション（ページレイアウト、スクロールオプション、ライト/ダークモード）を提供します。

つまり、UPDFは、複数のツールに依存せずに、効果的なCADコラボレーションを実現するためのオールインワンツールです。 したがって、下のダウンロードボタンをクリックして、今すぐUPDFでCADコラボレーション体験を向上させましょう。

結論

RevitからPDFは、モデルを文書化して提示する必要がある場合にユーザーからよく寄せられるリクエストです。 したがって、上記2つの方法、つまりエクスポート機能と印刷機能を使用して、RevitシートをPDFに簡単にエクスポートできます。 完了したら、UPDFを使用することで、コラボレーションとレビュープロセスを最適化できます。 UPDFのクリックベースの共有、豊富な注釈オプション、およびリアルタイムコラボレーションにより、CADコラボレーション体験を大幅に向上させることができます。 したがって、Revitのエクスポート/印刷をPDFで実行し、最高の共同作業体験のためにUPDFを活用してください。
