PDF 길이 측정 방법: 도면 축척을 맞춰 거리·둘레·면적 재기

PDF 도면은 축척을 먼저 보정한 뒤 UPDF의 거리·둘레·면적 도구로 실제 치수를 측정할 수 있습니다.

아파트 리모델링 견적을 앞두고 카카오톡으로 받은 마포_84A_평면도.pdf에서 거실 벽을 재었더니 47.2mm가 표시됩니다. 도면에는 1:100이라고 적혀 있으니 4.72m로 계산하면 될 것 같지만, 파일이 A1에서 A3로 축소됐거나 “페이지에 맞춤”으로 다시 저장됐다면 이 숫자는 틀릴 수 있습니다. 화면 확대율을 바꿔도 결과가 같다고 해서 축척까지 맞는 것은 아닙니다.

그래서 pdf 길이 측정에서 가장 먼저 확인할 것은 측정 버튼이 아니라 기준 치수와 페이지 축척입니다. 아래에서는 UPDF로 PDF 도면 치수를 재는 방법과 함께, 결과를 믿기 어려운 상황까지 구분해 설명합니다.

1부. 측정 전에 도면 상태부터 확인하기

도면 상태	축척 설정 방법	결과를 사용할 수 있는 범위
CAD에서 바로 내보낸 벡터 PDF	표기된 1:50·1:100·1:200 축척을 적용하고 기준 치수로 재확인	견적 검토와 설계 협의용
인쇄·축소 후 다시 만든 PDF	1:100 표기만 믿지 말고 이미 적힌 실제 치수로 보정	기준점 주변의 참고 측정
스캔하거나 촬영한 도면	기울기와 원근 왜곡을 먼저 확인한 뒤 가로·세로를 각각 검증	현장 참고용, 공식 실측 대체 불가
한 파일에 상세도가 섞인 PDF	페이지마다 1:200·1:100·1:20을 따로 확인	페이지별 축척 기록 필수
축척과 기준 치수가 모두 없음	신뢰할 수 있는 실제 길이를 확보하기 전에는 보정 불가	상대적 거리 비교만 가능

2부. UPDF로 PDF 도면 길이·둘레·면적 측정하기

방법 1. 데스크톱 UPDF에서 PDF를 측정하는 방법

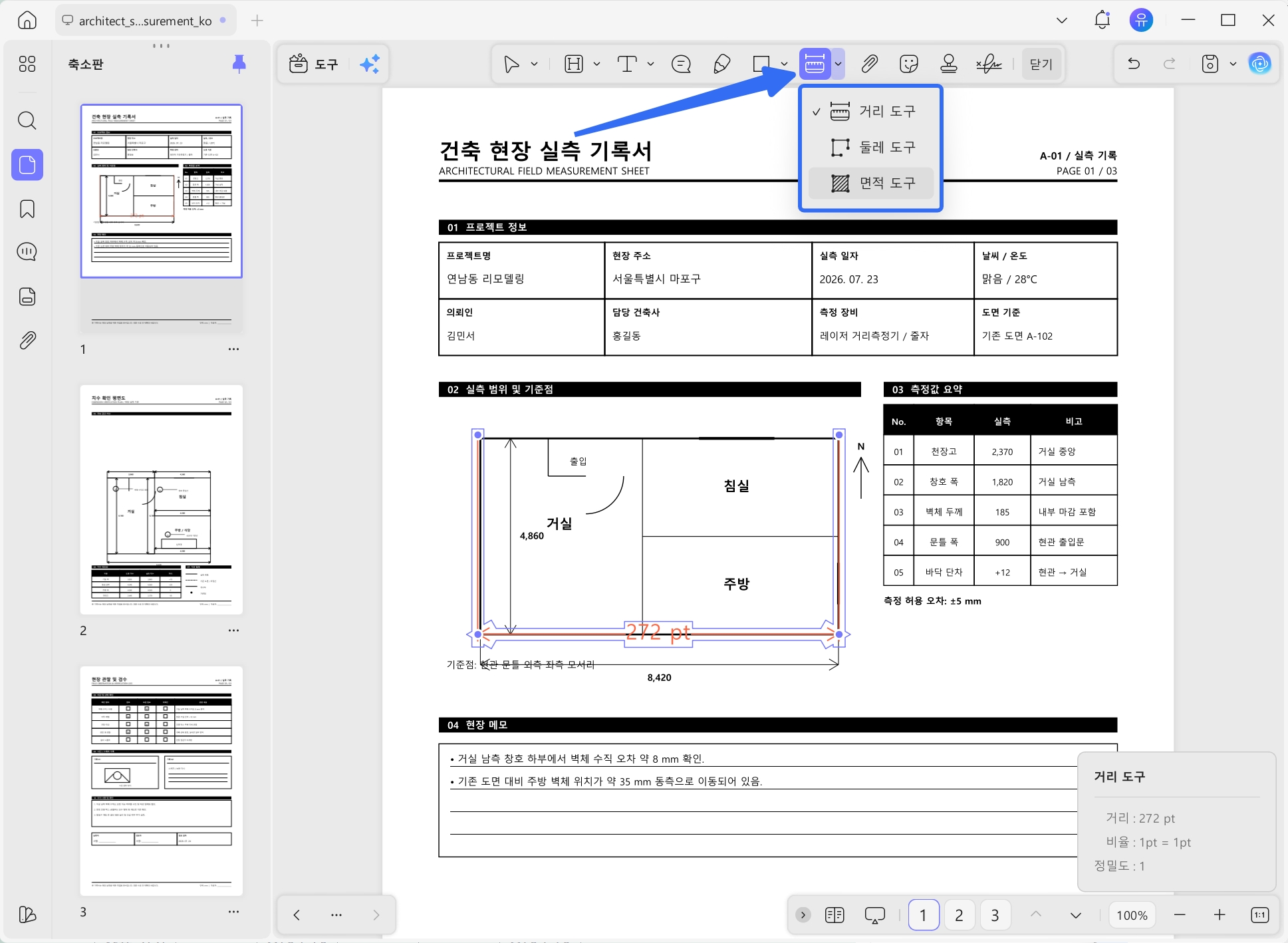

1단계. UPDF를 다운로드해 PDF를 연 뒤 도구 → 주석으로 이동합니다. 상단의 측정 메뉴에서 거리, 둘레, 면적 중 하나를 선택합니다.

2단계. 기준 치수로 PDF 축척 측정값 보정하기

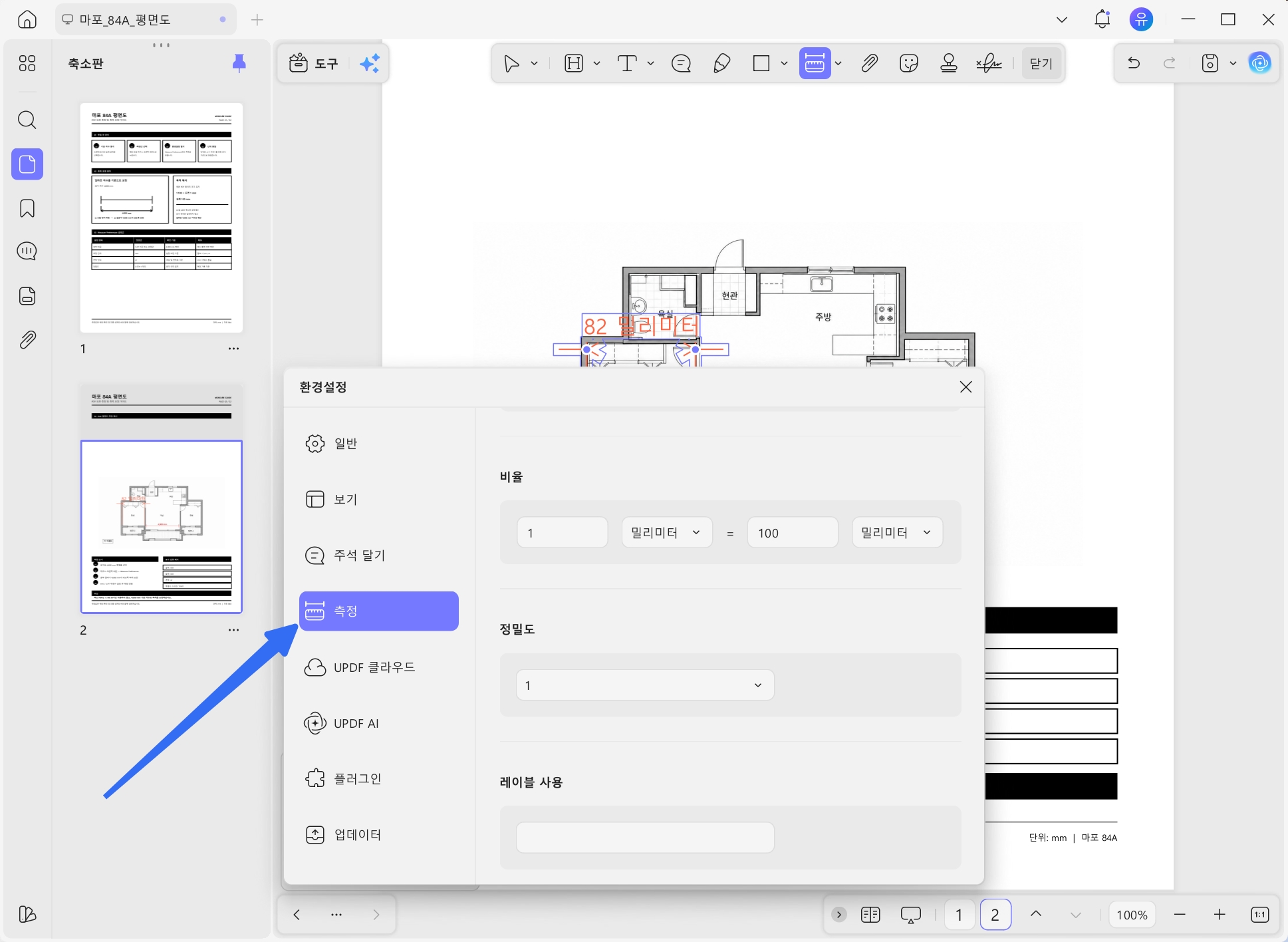

도면에 이미 표시된 4,000mm 벽처럼 실제 길이를 아는 선을 먼저 측정합니다. 측정선을 마우스 오른쪽 버튼으로 누르고 측정 환경설정(Measure Preferences)을 열어 축척 비율, 단위와 정밀도를 맞춥니다.

• 원본 PDF의 페이지 크기가 유지됐다면 1:100은 도면 1mm가 실제 100mm라는 뜻입니다.
• A1 도면을 A3로 축소했다면 표기된 1:100만 입력하지 말고, 알려진 4,000mm 치수가 4,000mm로 표시되도록 보정하는 편이 안전합니다.
• mm, cm, m, ㎡ 중 현장 문서에 맞는 단위를 정하고 소수 자릿수도 통일합니다.

3단계. 목적에 맞는 측정 유형 선택하기

측정 유형	조작 방법	한국 실무 장면
거리	시작점과 끝점을 차례로 클릭	벽 길이, 복도 폭, 문·가구 간격
둘레	방향이 바뀌는 모서리마다 클릭하고 마지막 점에서 더블 클릭	걸레받이, 배관·전선 경로, 방수 경계

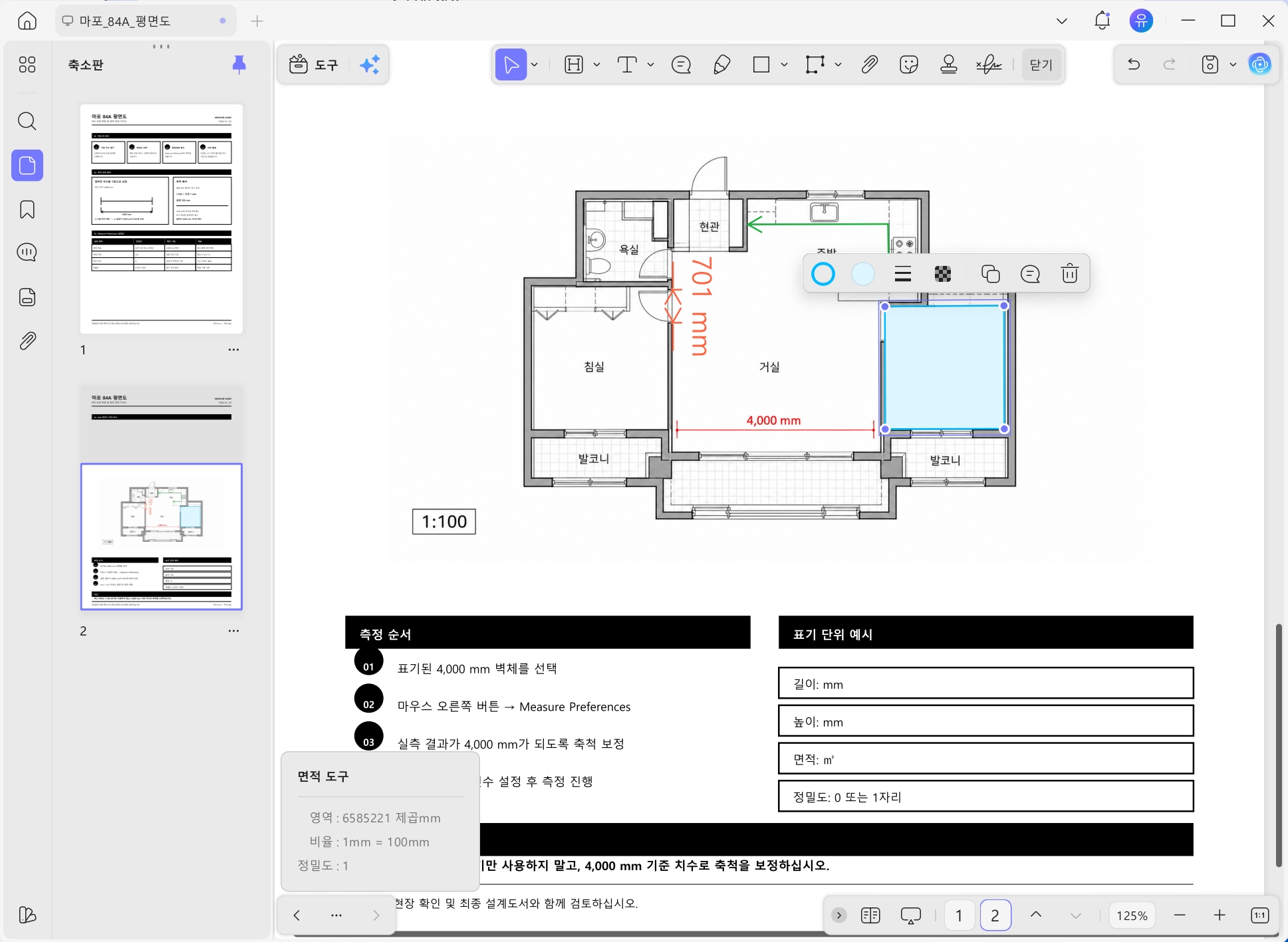

면적	공간의 꼭짓점을 순서대로 찍어 닫힌 도형 완성	바닥재, 도장, 천장, 방수 면적

UPDF 측정 정보 창에서는 거리와 면적 외에도 각도, X·Y축 거리, 축척 비율과 정밀도를 함께 확인할 수 있습니다. PDF 평면도 길이 측정에서는 선이 굵거나 겹친 부분을 충분히 확대해 같은 기준선의 끝점을 찍는 것이 좋습니다.

4단계. 측정선을 구분하고 PDF로 저장하기

측정선을 선택해 색상, 두께와 불투명도를 조정하고 라벨을 편집합니다. 예를 들어 건축은 파랑, 전기는 빨강, 설비는 초록으로 나누고 거실 동측 벽 4.72m처럼 위치와 값을 함께 적으면 협력사가 다시 확인하기 쉽습니다. 저장한 측정선은 PDF 주석으로 남습니다.

실제 도면에서 축척을 보정하고 거리·둘레·면적을 직접 확인해 보세요.

iPad에서 PDF 도면을 측정하는 방법

현장에서 노트북을 펼치기 어려울 때는 iPad용 UPDF에서도 PDF 거리, 둘레와 면적을 측정할 수 있습니다.

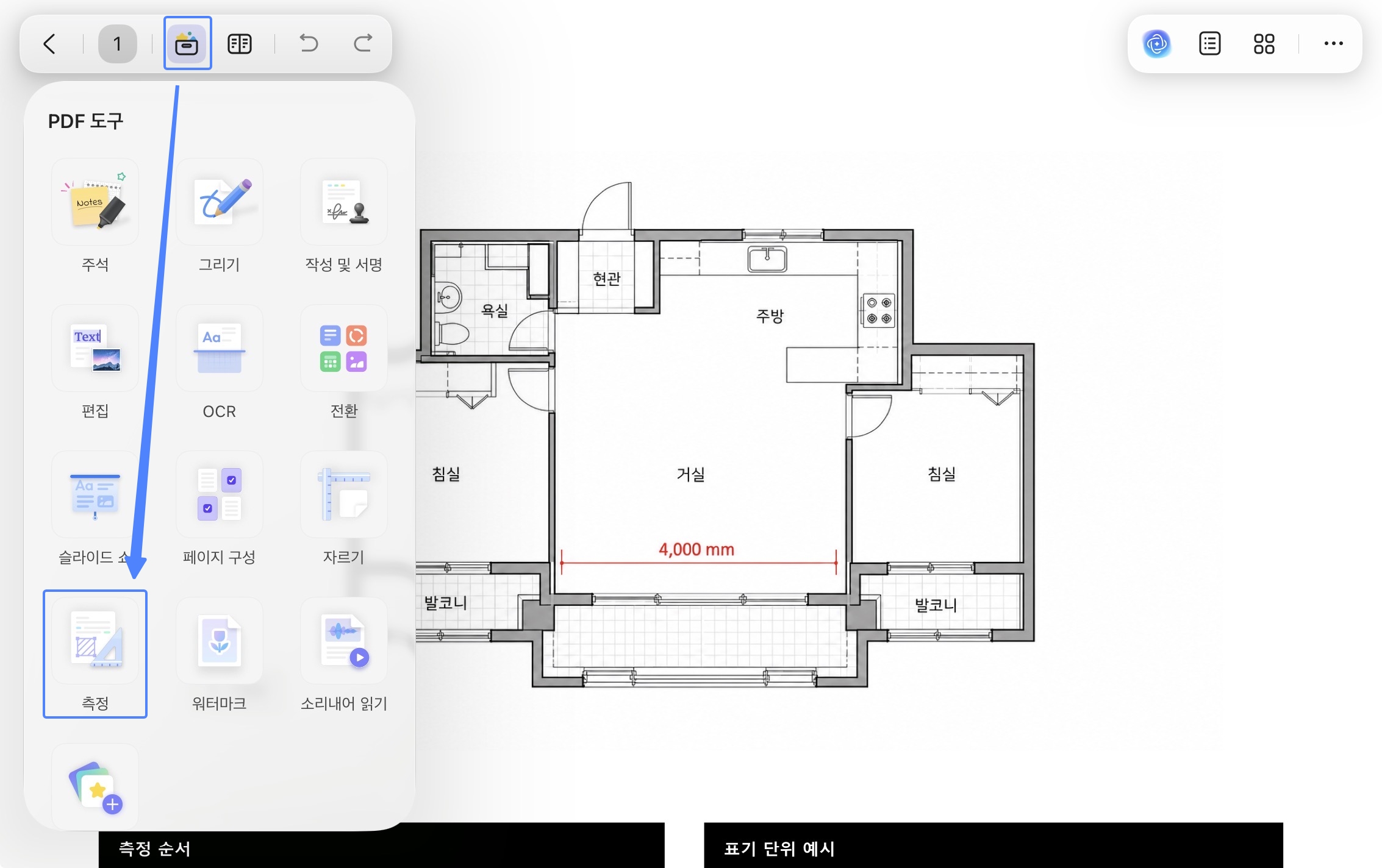

1단계. iPad에서 UPDF 앱을 실행해 도면 PDF를 열고 도구>측정(Measure)을 탭합니다.

2단계. 거리, 둘레, 면적 중 하나를 선택합니다. 손가락이나 Apple Pencil로 시작점과 경유점을 차례로 찍고, 경로가 완성되면 완료(Done)를 누릅니다.

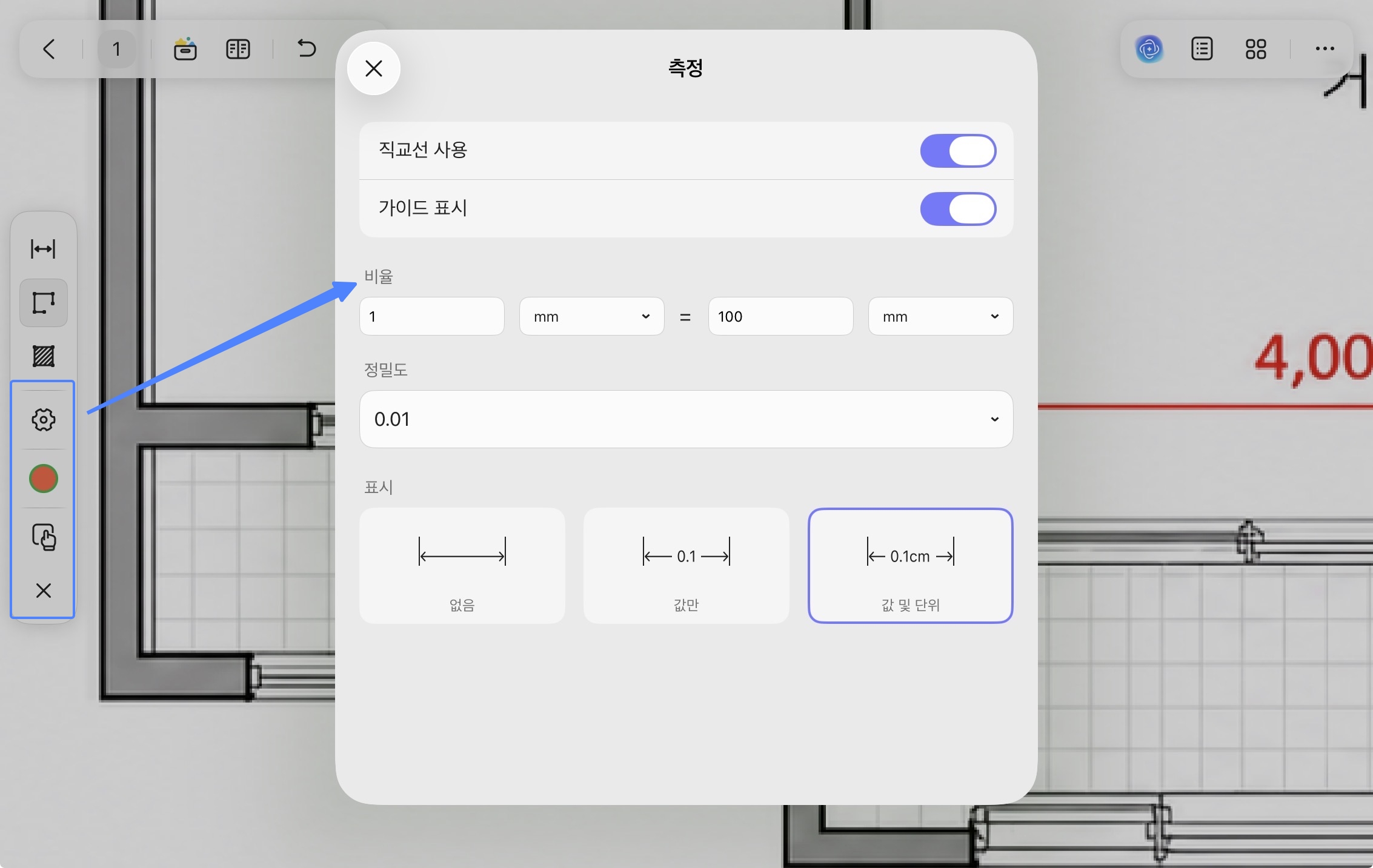

3단계. 왼쪽 톱니바퀴 아이콘을 눌러 비율, 정밀도와 측정값·단위 표시 여부를 설정합니다. 선 색상, 굵기, 불투명도와 선 모양도 현장 공종에 맞게 구분할 수 있습니다.

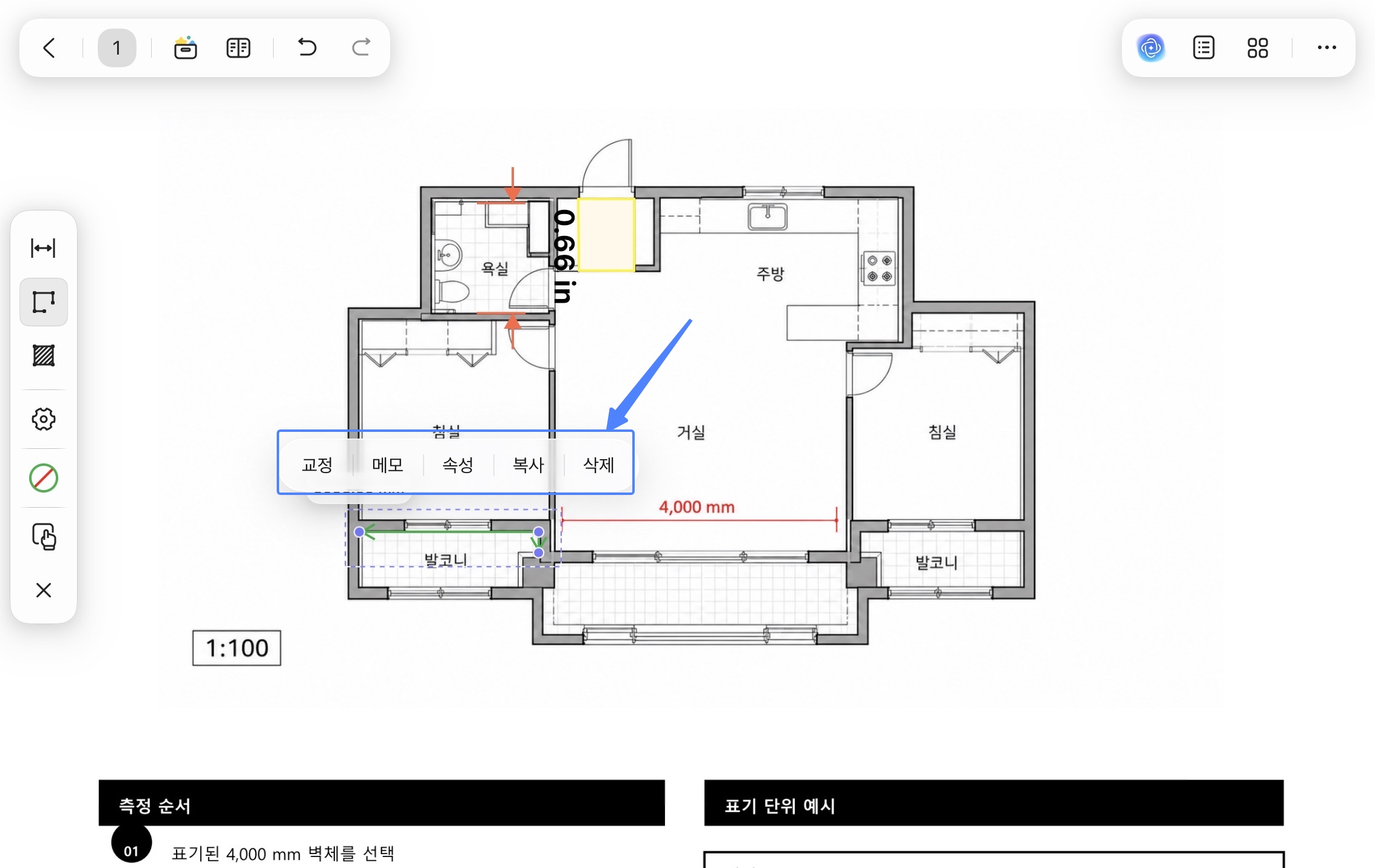

4단계. 축척을 다시 맞춰야 한다면 손 모양 아이콘을 선택한 뒤 떠 있는 메뉴에서 교정(Calibrate)을 누릅니다. 도면에 표시된 4,000mm 같은 기준선을 지정하고 화면 안내에 따라 실제 길이를 입력한 다음, 다른 기준 치수를 한 번 더 재어 결과를 확인합니다.

실제 도면에서 축척을 보정하고 거리·둘레·면적을 직접 확인해 보세요.

3부. 현장 업무별로 어떤 값을 재야 할까?

장면 1. 인테리어 견적: 벽 길이와 마감 면적

실내건축 담당자는 거리 도구로 벽 길이와 창호 폭을 확인하고, 둘레 도구로 걸레받이 길이를, PDF 면적 측정으로 바닥재 범위를 계산할 수 있습니다. 다만 문·기둥·붙박이장 제외 여부는 자동으로 판단되지 않으므로 측정 라벨에 포함 기준을 남겨야 견적 누락을 줄일 수 있습니다.

장면 2. 전기·설비: 꺾이는 배선과 배관 경로

전기 기사나 설비 견적 담당자는 두 점 거리보다 둘레 도구가 더 잘 맞습니다. 분전반에서 각 실까지 꺾이는 지점을 따라 찍고, 여유 길이와 수직 배관 길이는 측정값에 별도로 더합니다. PDF 거리 재기 결과는 현장 장애물과 시공 여유를 반영하지 않으므로 자재 발주 전 실측이 필요합니다.

장면 3. 건축 검토: 대용량 도면에서 치수와 의견 함께 남기기

도시 행정기관 건축검사 부서의 엔지니어 Zlatko Petrovic은 대용량 설계 파일의 로딩과 검토가 느린 문제를 겪었고, UPDF로 파일을 빠르게 열고 설계 변경 의견과 주석을 남기는 흐름이 크게 개선됐다고 설명했습니다. 동시에 서로 다른 축척의 도면을 다룰 때 페이지별 축척 설정을 더 편하게 기억해 주길 바란다는 개선 의견도 남겼습니다. 이 건축·엔지니어링 도면 검토 고객 사례는 속도뿐 아니라 페이지마다 축척을 다시 확인해야 한다는 현실적인 주의점도 보여 줍니다.

4부. UPDF·Adobe Acrobat·온라인 측정 도구 비교

도구	장점	한계	추천 상황
UPDF	거리·둘레·면적, 축척·정밀도 설정, 라벨과 주석 저장, 데스크톱·iPad 측정	여러 페이지의 축척이 다르면 페이지 전환 시 설정 확인이 필요	사무실과 현장을 오가는 도면 검토
Adobe Acrobat	거리·둘레·면적과 경로·끝점·중간점·교차점 스냅 지원	아크로뱃 측정 도구 접근 권한과 요금제를 확인해야 하며 설정이 비교적 복잡	정밀 스냅이 필요한 전문 워크플로
온라인 측정 사이트	설치 없이 브라우저에서 빠르게 사용	도면 업로드 보안, 용량 제한, 스캔 왜곡과 축척 보정 품질 확인 필요	공개된 단순 도면의 일회성 참고 측정

입찰도면, 공장 배치도, 고객 주택 평면도처럼 외부 공개가 어려운 파일은 PDF 측정 사이트에 업로드하기 전에 보관·삭제 정책을 확인해야 합니다. 로컬 앱에서 처리하면 브라우저 업로드 과정은 줄일 수 있습니다.

5부. 측정값이 이상할 때 확인할 5가지

1. 1:100인데 결과가 정확히 두 배 또는 절반일 때

A1을 A3로 축소하거나 인쇄 과정에서 50% 배율이 적용됐을 가능성이 큽니다. 축척 숫자를 임의로 바꾸기보다 도면에 적힌 실제 치수 한 곳으로 다시 보정합니다.

2. 가로는 맞지만 세로가 다를 때

스캔 과정의 원근 왜곡이나 비균일 확대가 원인일 수 있습니다. 한 방향의 기준선만 보정해도 다른 방향은 계속 틀릴 수 있으므로 가로와 세로 기준 치수를 각각 검사하고, 차이가 크면 원본 CAD PDF나 다시 스캔한 파일을 요청합니다.

3. 점을 정확히 찍기 어려울 때

스캔 PDF는 선 자체가 픽셀 이미지라 끝점이 모호합니다. 화면을 확대하고 같은 선의 중심을 기준으로 클릭하되, 오차 범위를 라벨이나 메모에 기록합니다. OCR은 글자를 검색 가능하게 만들 뿐, 기울어진 도면의 기하학적 비율을 고치지는 않습니다.

4. 페이지마다 결과가 달라질 때

각 페이지의 제목란에서 축척을 확인하고, 페이지 번호와 축척을 측정 라벨에 함께 적습니다. 1:200 총평면도에서 사용한 설정으로 1:20 상세도를 재지 않습니다.

5. 기준 치수가 없을 때

축척을 검증할 실제 길이가 없다면 PDF 도면 치수 측정 결과는 참고값으로만 표시합니다. 계약 수량, 법정 면적, 부동산 전용면적이나 안전 기준 판단에는 설계 원본과 공식 실측값을 사용해야 합니다.

6부. 측정 결과를 주석과 함께 공유하기

측정선은 값만 남기기보다 “현장 확인 전”, “마감 제외”, “설비팀 재검토” 같은 메모와 함께 저장해야 의미가 분명해집니다. UPDF에서 색상, 도형, 스티키 노트와 스탬프를 더하고 검토본을 별도 이름으로 저장하면 원본 도면을 유지하면서 협력사에 전달할 수 있습니다.

측정선 외에 메모·도형·스탬프를 활용하는 자세한 방법은 UPDF PDF 주석 기능 가이드에서 확인할 수 있습니다. 도면 검토가 잦다면 UPDF Pro 요금제도 비교해 보세요.

FAQ

결론

pdf 길이 측정의 정확도는 도구보다 축척 검증에서 결정됩니다. 기준 치수로 비율을 맞춘 뒤 UPDF의 거리·둘레·면적 도구를 사용하고, 페이지별 축척과 스캔 왜곡을 다시 확인하면 PDF 도면을 견적과 검토에 훨씬 안전하게 활용할 수 있습니다. UPDF를 지금 무료로 체험하고 실제 도면에서 측정값과 주석을 함께 남겨 보세요.
